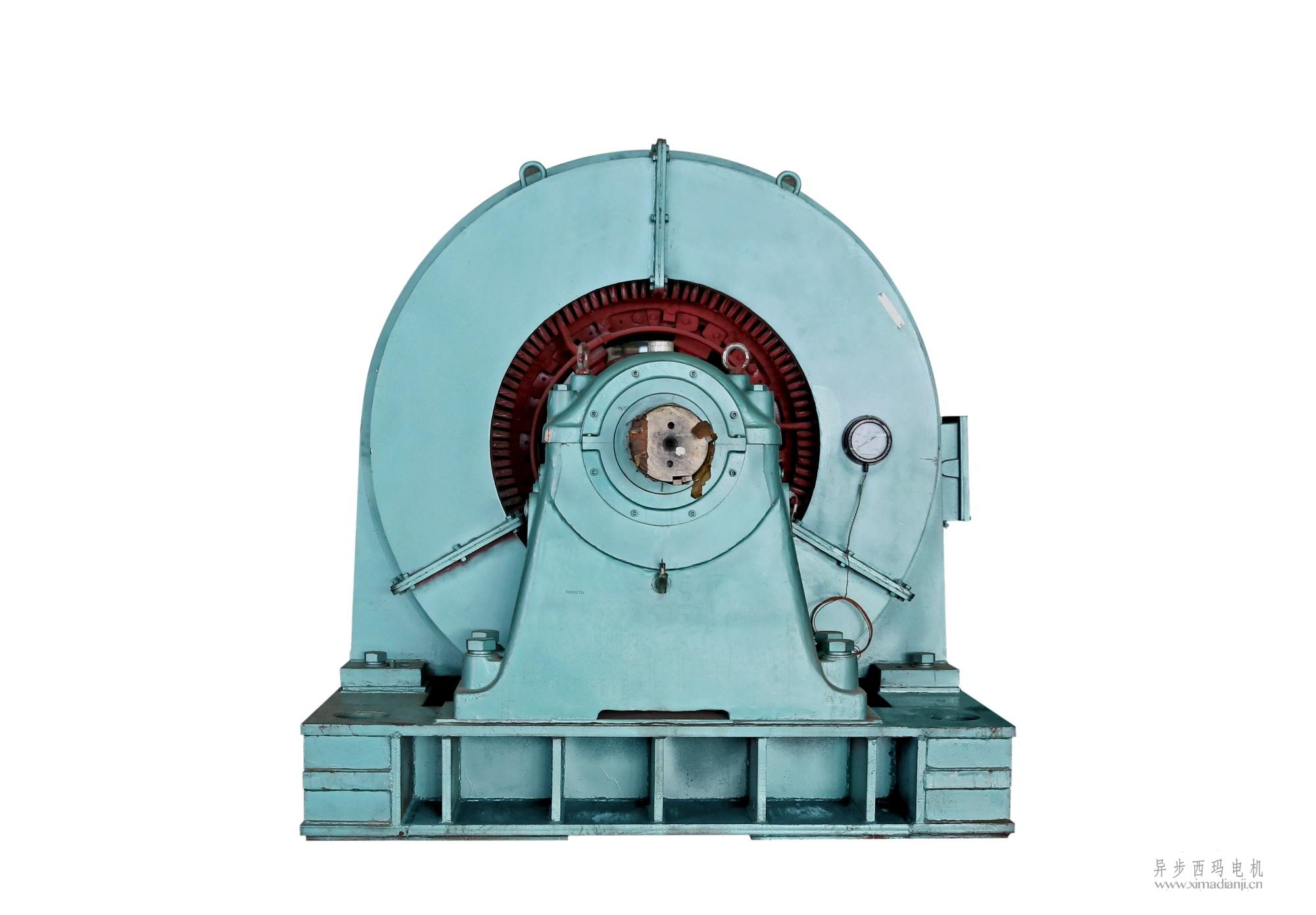

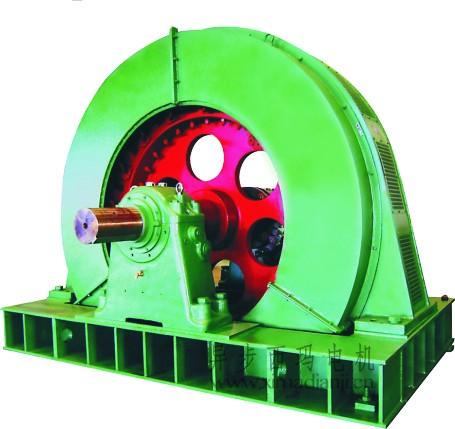

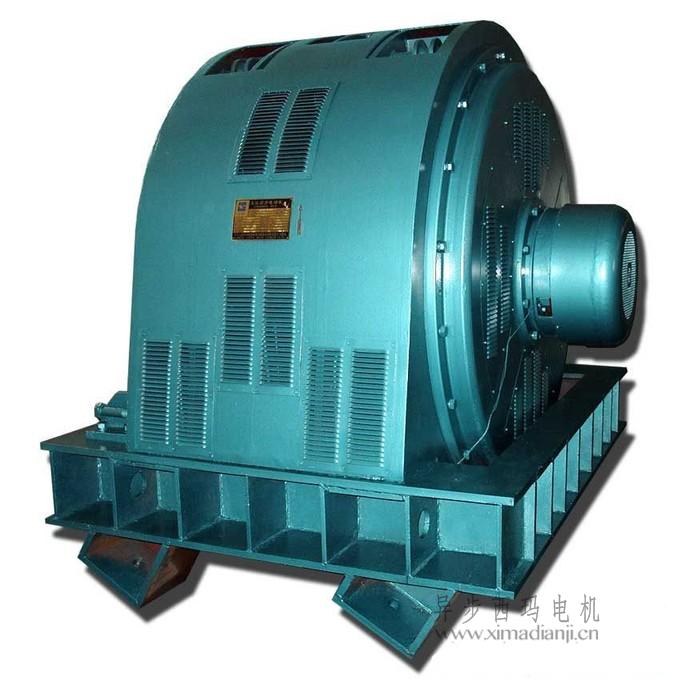

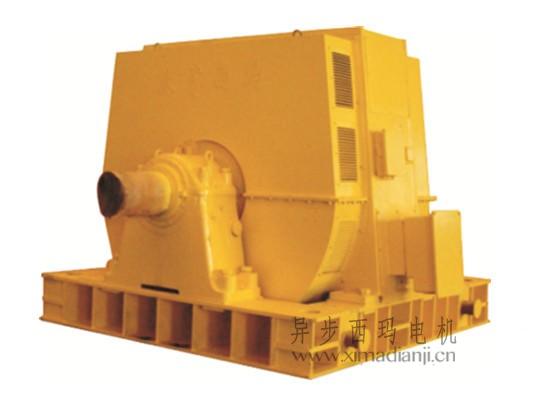

TK空壓機壓縮機專用大型同步電機

一、概述

1.本系列電動機包括TK系列有刷同步電動機和TAW系列增安無刷勵磁同步電動機。

1.1  TK系列三相同步電動機主要是為往復式壓縮機配套的同步電動機，也可用于驅動水泵、風機等其他機械設備，大多用于制冷和化肥行業。

1.2  TAW系列增安無刷同步電動機廣泛用于環境為易燃易爆氣體場所，主要使用于石油、化工、煤炭、制氨、化肥、煤氣等行業。

2.TK系列同步電動機符合GB755《旋轉電機定額和性能》及JB/T8667.1《大型三相同步電動機技術條件TK系列》之規定。

3.TAW系列增安無刷同步電動機符合GB755《旋轉電機定額和性能》、GB/T3836.1《爆炸性氣體環境用電氣設備 通用要求》、GB/T3836.3《爆炸性氣體環境用電氣設備 增安型"e"》、GB8973《增安無刷勵磁同步電動機防爆技術要求》、GB8974《TAW系列增安型無刷勵磁同步電動機技術條件》之規定。

4.本系列電動機有380V、3300V、6000V、6300V、6600V、10000V、11000V等多種電壓等級的系列電機規格，電動機為全電壓直接起動，也可采用降壓起動。

二、結構簡介

1.本系列同步電動機按結構型式可制成帶有轉軸和座式軸承（IM7311）及不帶轉軸和座式軸承（IM5710）兩種，冷卻方式可分為開啟式自然通風IC01、管道通風IC37等多種型式，電機的外殼防護等級為IP00、IP20、IP21、IP23、IP44、IP54等多種型式。2.本系列電機整機包括定子、轉子、底板三大部分。

2.1 定子：機座采用鋼板焊接而成，定子鐵芯采用0.5mm厚的高導磁低損耗硅鋼片疊壓而成，鐵芯段間以徑向通風道隔開以便于散熱，定子線圈對地主絕緣采用新型F級絕緣材料，并按B級溫升限值考核，嵌線后定子繞組做VPI整浸工藝處理，確保繞組具有良好的絕緣性能和機械性能。TAW 系列定子繞組采取可靠的防暈措施，提高起暈電壓。

2.2 轉子：磁極鐵芯采用1.5mm厚鋼板疊壓而成，磁極線圈采用新型F級絕緣材料，并按B級溫升限值考核；TK系列有刷同步電動機轉軸上裝有鋼制滑環，TAW系列增安無刷同步電動機轉軸上安裝交流勵磁機和旋轉整流盤且配有副勵磁柜；阻尼繞組采用特殊緊固措施，防止起動及失步狀態下電火花的產生。

2.3 軸承：軸承采取可靠絕緣措施，可防止軸電流產生。2.4 底板：為鋼制結構，采用20-30mm以上鋼板焊接而成。

2.5.TAW系列帶有上水冷卻器，進出水法蘭在電機上部，并附帶漏水檢測器。

三、起動性能

本系列電機起動性能按JB/T8667.1《大型三相同步電動機技術條件TK系列》之規定，若用戶有特殊要求可進行協商。

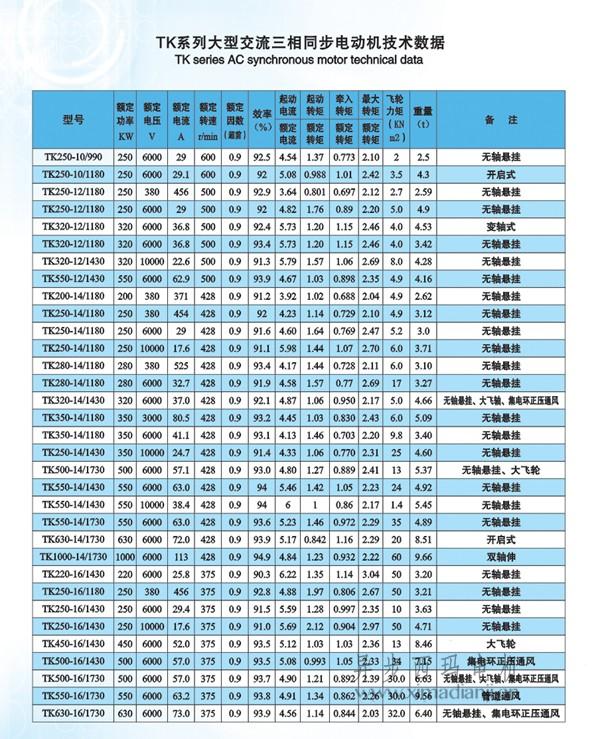

四、技術數據

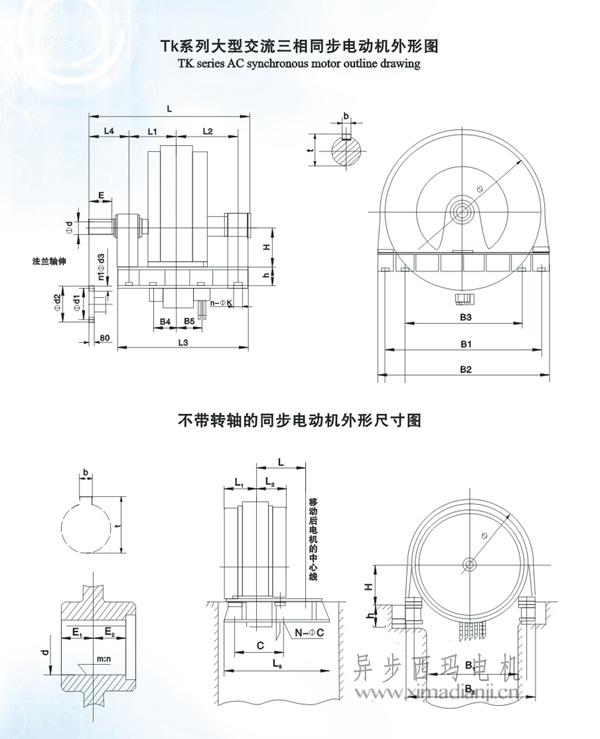

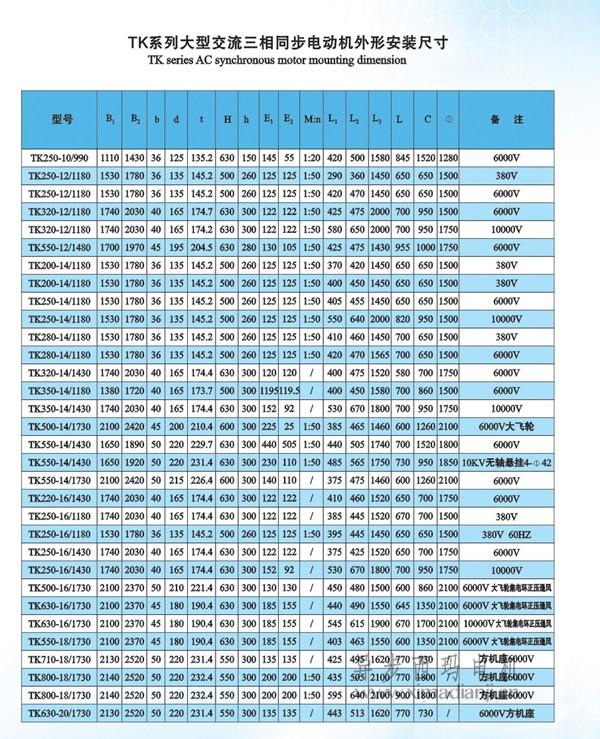

五、安裝尺寸圖與尺寸對照表
